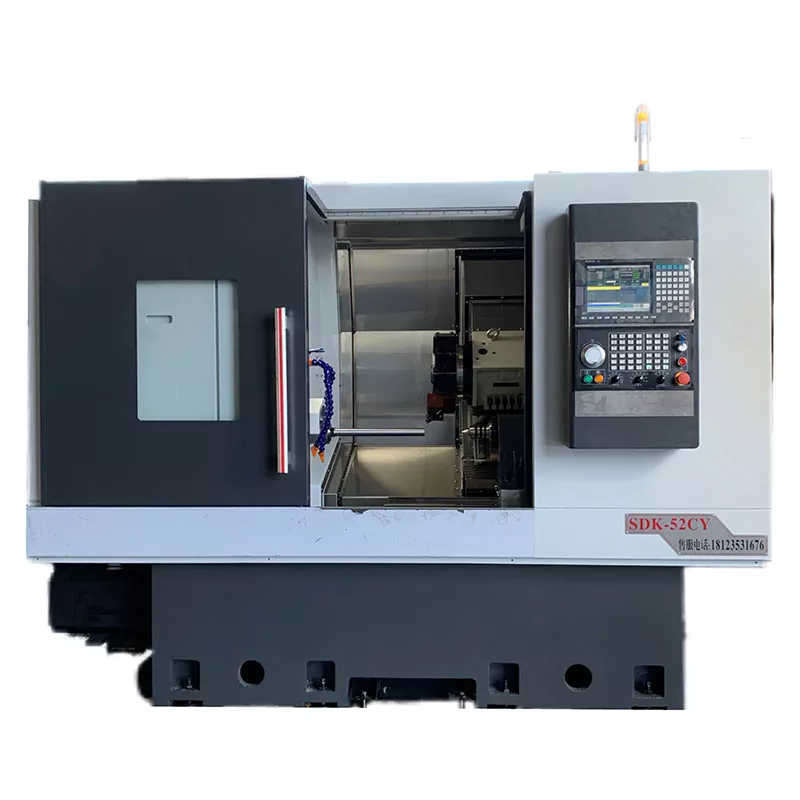

Interpoliuota Y ašies posūkio junginio CNC staklės staklės

Interpoliuoti Y ašies posūkio junginiai CNC staklės, kaip patobulintas modelis, esantis tekinimo staklės kompleksinių mašinų serijoje, pasinaudoja jo unikaliu apdorojimo metodu, kuris sujungia lanksčią x ašies judėjimą su tiksliu vertikaliu Y ašies poslinkiu, kad būtų galima efektyviai integruoti daugialypį profesionalų apdirbimą. Šis novatoriškas dizainas ne tik žymiai padidina gamybos efektyvumą, bet ir sklandžiai atitinka skubius šiuolaikinės gamybos reikalavimus efektyviai ir aukštos kokybės gamybai.

Siųsti užklausą

Prekės aprašymas

Mūsų interpoliuoti Y ašies posūkio junginiai CNC staklės yra aprūpinti importuotais didelio tikslumo linijiniais kreipikliais, ritininių varžtais ir tiksliais guoliais.

Tai visiškai išnaudoja didžiausius keturių ašies jungčių sunkų pjovimo ir didelio tvirtumo pranašumus.

Tai yra posūkio junginio apdirbimo aparatas su interpoliuotu Y ašies galios bokšteliu ir uodegos centru-nauju modeliu, kuris pakeičia tiesią Y ašies mašiną.

Programuojamas hidraulinio uodegos centras leidžia atlikti vieno rakto operaciją, kad būtų galima išplėsti ar atsiimti, palengvindamas lengvą ruošinio spaustuką. Jis turi dviejų greičių valdymą (greitą ir lėtą).

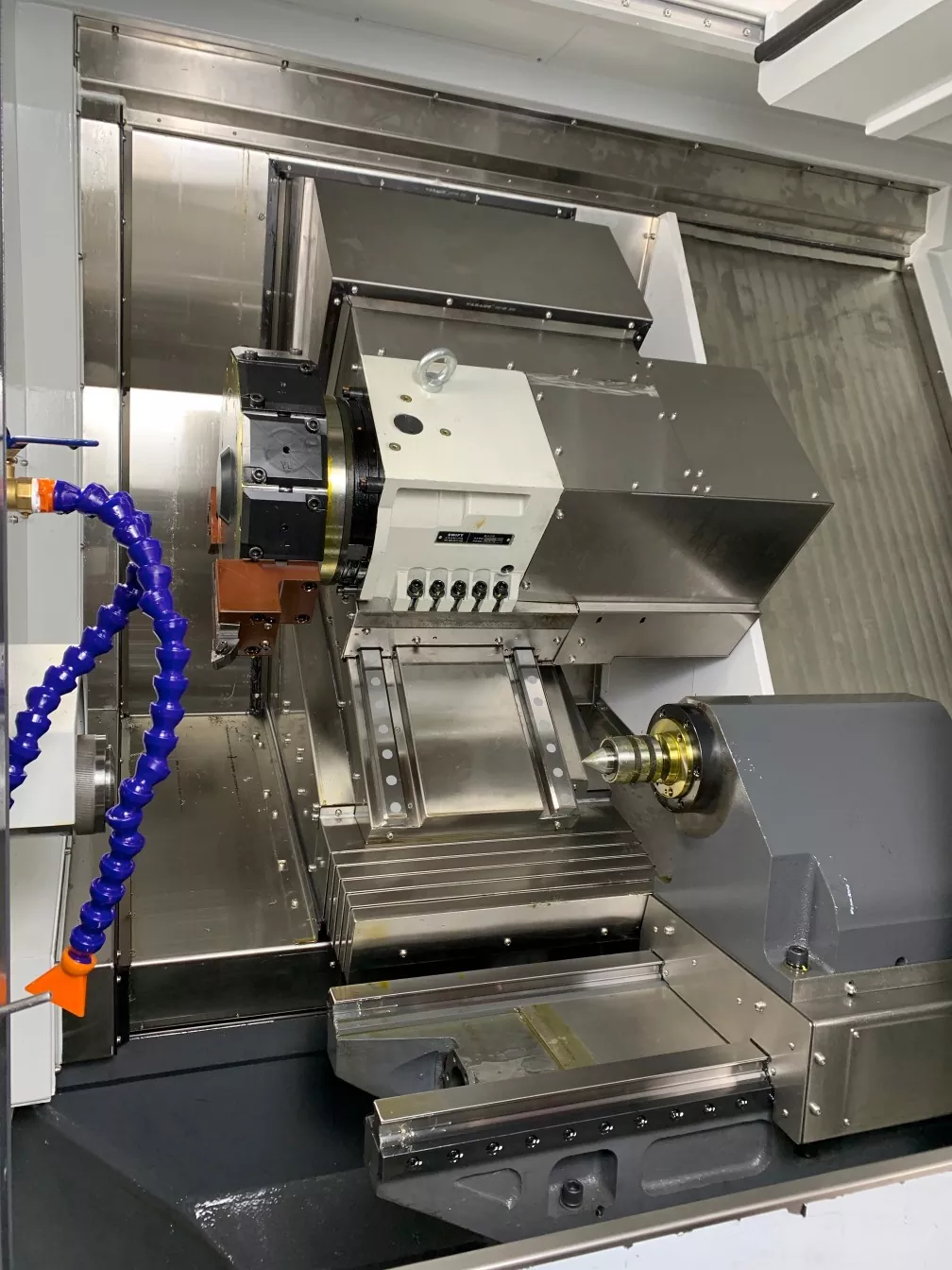

Maitinimo bokštelis naudojamas didelio rangumo dalims apdirbti, o interpoliuota Y ašies galios galvutė gali būti naudojama kartu su posūkio junginio funkcija, kad būtų galima mašinų sudėtingoms dalims.

Kaulinio įrankio lova priima aukšto lygio geležinkelio dizainą, kurio kampo santykis yra 15:30 laipsnių, o tai gali efektyviai užtikrinti, kad staklės ilgalaikio eksploatavimo metu nesigėdys, ir ji pasižymi geru tvirtumu ir tvirtu stabilumu.

Produkto parametras （Specifikacija）

Apdorojimo pajėgumas	52cy
Sukasti lovos kūną	Φ600
Didžiausias skersmens apdorojimas	Φ350
Verpstė
Verpstės nosis	A2-6
Juostos diafragma	Φ52
Verpstės greitis	0-4500
Mechaninis tikslumas
Pakartokite padėties nustatymo tikslumą	± 0,005
Verpstės šaudymas	≤0,005/100 mm
Verpstės kūgis	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z ašies greitas greitis	24 m/min
Kelionė uodega
Uodegos rankovės specifikacija	Mo 4#
Kelionė uodega	500 mm
Uodegos sėdynės judėjimo metodas	slankiklis
Viršutinis Chucko atstumas	630 mm
Uodegos sėdynės slėgio diapazonas	5-20 kilogramų
Viršutinis maršrutas	120 mm
Uodegos sėdynės struktūra	Tikslioji rankovės tipas
Ašinis insultas
X ašies kelionės spindulys	260 mm
Z ašies insultas	620 mm
Y ašies insultas	﹢ 60 mm﹣68mm
Variklio galia
Verpstė (servo) ir variklis	11kW
X ašis (servo) ir variklis	3.1kW
Z ašis (servo) ir variklis	3.1kW
Y ašis (servo) ir variklis	2,4 kW
Maitinimo galvutės variklis	5,5kW
praplauti
praplauti	BMT55
Kita
Svoris	5000 kg
Mechaniniai matmenys	290019502100

Produktų šventė ir taikymas

Interpoliuoti Y ašies posūkio junginiai CNC staklės yra plačiai naudojamos įvairiose gamybos pramonėse, ypač apdorojant aukšto tikslumo ir sudėtingas dalis, tokias kaip doko įdėklai, automobilių dalys, medicinos įranga ir kt., Kurie turi didelių pranašumų. Be to, jis taip pat gali būti naudojamas dalims su sudėtingomis geometrinėmis formomis, įvairiais dydžiais ir dideliais tikslumo reikalavimais, tokiais kaip cilindriniai paviršiai, kūginiai paviršiai, laiptiniai paviršiai, sferiniai paviršiai ir kiti besisukančių paviršių.

Išsami gamybos informacija

Jis varomas ir valdomas varžto strypu ir servo varikliu. Gali būti nustatytos judėjimo ir traukos programos instrukcijos, o operacija paprasta.

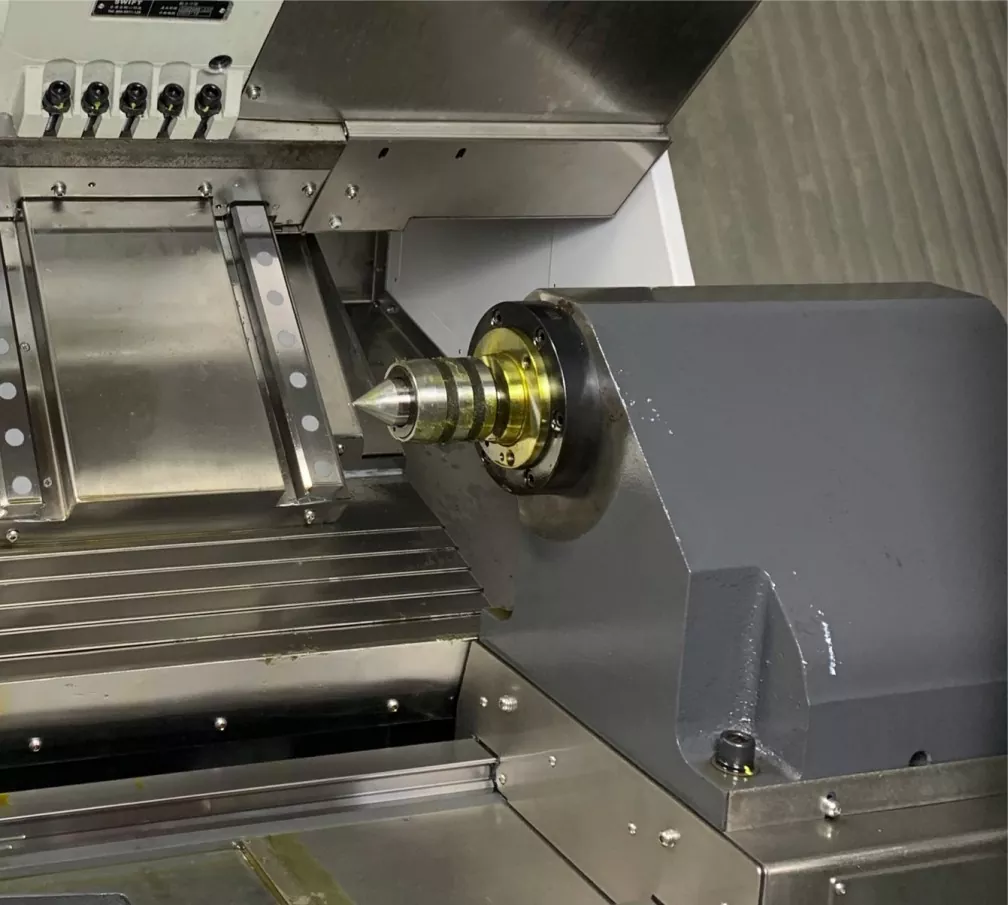

Jis priima programuojamo hidraulinio uodegos dizainą, todėl lengviau užtikrinti apvalumą ir koncentriškumą apdorojant ypač ilgus ir lieknus veleno dalis.

Programuojamas hidraulinis uodega gali valdyti priekinį, atsilikimo judėjimą ir sustabdymą uodegą per M-kodus ir K-kodus. Be to, tai leidžia savavališkai pakoreguoti slėgį. Tai paprasta, patogi, saugi ir patikima.
