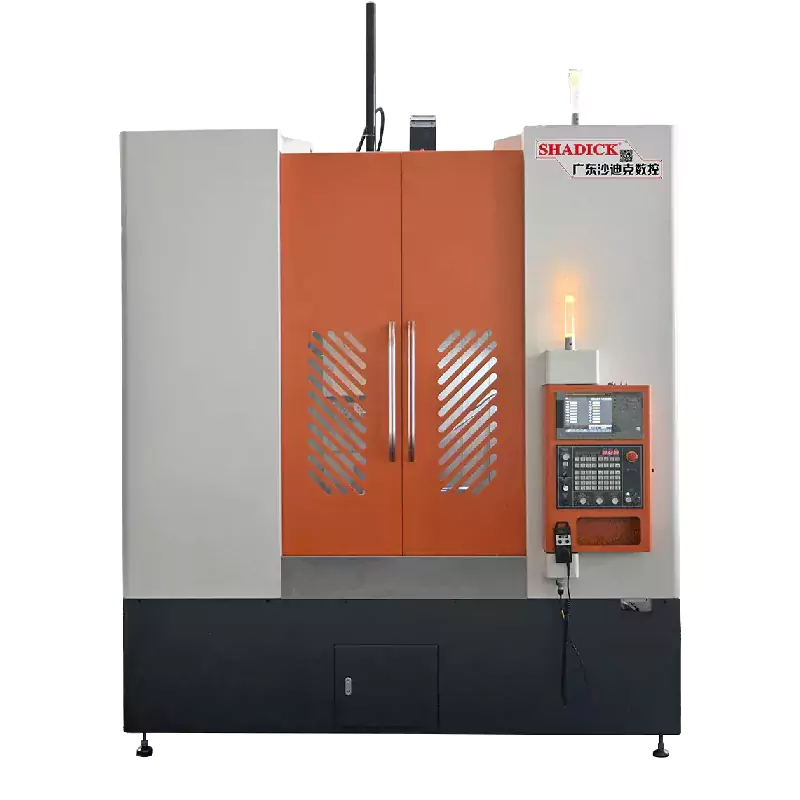

80 vertikalūs CNC staklės

80 vertikalių CNC staklių įrenginyje yra daugialypės ašies valdymas, kuris lanksčiai prisitaiko prie daugialypių sudėtingų ruošinių apdirbimo poreikių. „Workbench“ padėtis yra intuityvi, programavimas yra paprastas, o operatoriams patogu atlikti apdirbimo operacijas ir programos pakeitimus. Tai gali patenkinti įvairias medžiagas, įskaitant metalus, ne metalus ir kt., Kad patenkintų įvairių pramonės šakų apdorojimo poreikius.

Siųsti užklausą

Prekės aprašymas

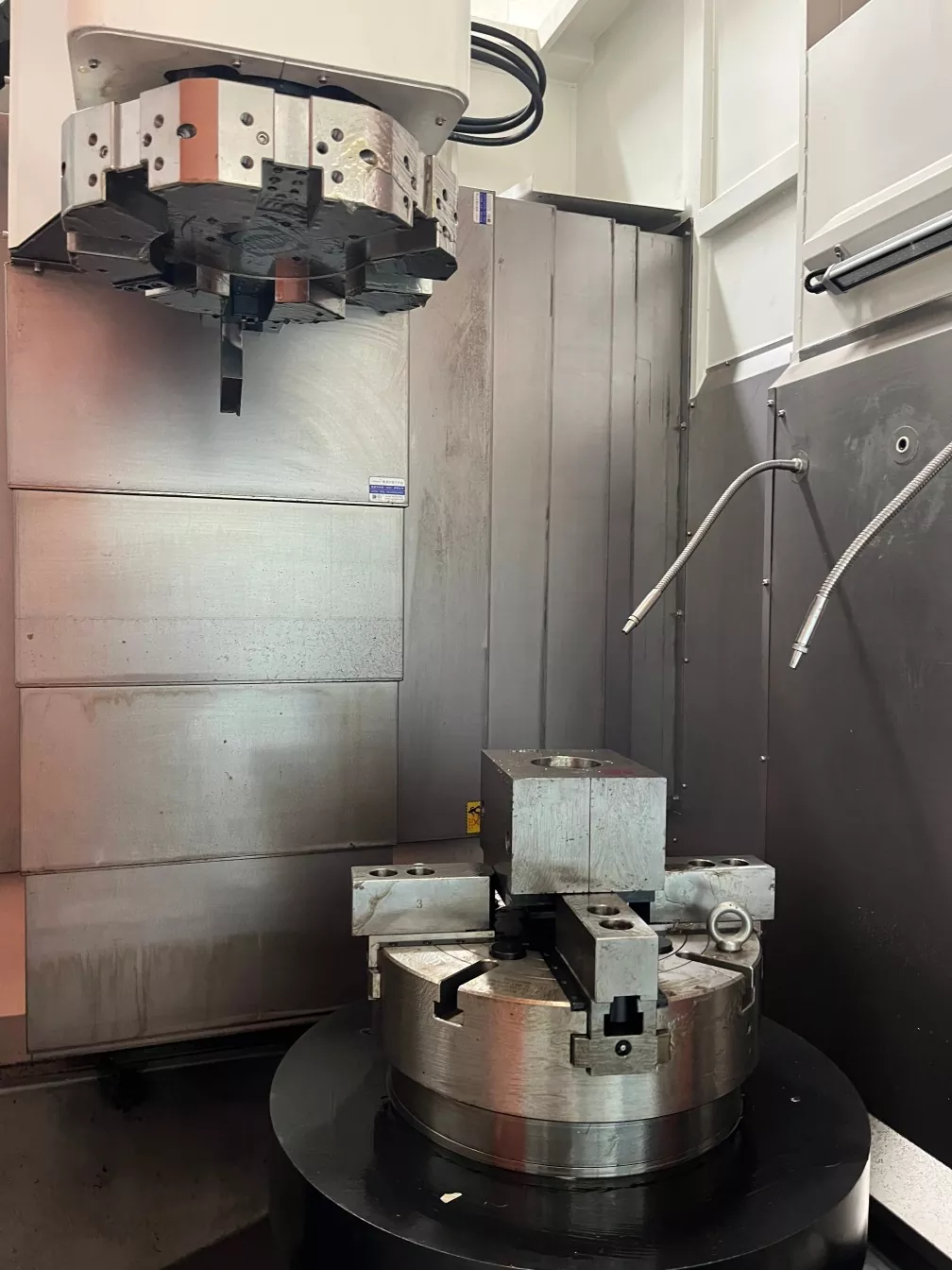

Stabilus apdorojimas: ruošinys natūraliai išdėstytas sunkio jėga, užtikrinant stabilų pjovimo žiedą, kad būtų užtikrintas aukšto tikslumo apdorojimas. Suporuotas su vokiečių Schott bokšteliu, 80 vertikalių CNC staklių staklės yra labai tikslūs, tikslus padėties nustatymas ir tvirtas tvirtumas.

Abi ašys (XZ) naudoja sunkiųjų ritininių takelius-55 mm ir sraigtinius strypus-50 mm, kuriuos palaiko šeši sunkiųjų slankikliai

Tinka apdoroti dalis, turinčias didelius išorinius skersmenis ir sunkius svorius.

Kaulinių įrankių bazė yra beveik kvadratinė, su dideliu tvirtumu, sumažindamas deformacijos ir judėjimo įtaką.

Produkto parametras （Specifikacija）

Apdorojimo pajėgumas	LC60	LC80
Sukasti lovos kūną	Φ700	Φ850
Didžiausias skersmens apdorojimas	Φ600	Φ800
Verpstė
Verpstės nosis	A2-8	A2-11
Juostos diafragma	Φ86	Φ60
Verpstės greitis	0-2000
Mechaninis tikslumas
Pakartokite padėties nustatymo tikslumą	± 0,008
Verpstės šaudymas	≤0,008/100 mm
Verpstės kūgis	≤0,008/100 mm
X, Z Crosshair	≤0,008/100 mm
X/z ašies greitas greitis	24 m/min
Ašinis insultas
X ašies insultas	500 mm
Z ašies insultas	750 mm
Variklio galia
Verpstė (servo) ir variklis	15kw
X ašis (servo) ir variklis	2,9 kW
Z ašis (servo) ir variklis	2,9 kW
praplauti
praplauti	8 darbo vietos su 380 įrankių dėklais
Kita
Svoris	9000 kg	11000 kg
Mechaniniai matmenys	245023302650

Produktų šventė ir taikymas

Sunkiųjų ir didelių dalių perdirbimas, pavyzdžiui, velenai, pavaros, ratų stebulės ir kt., Yra plačiai naudojamos tokiose pramonės šakose kaip sunkiosios mašinos gamyba, kasyba ir naftos gavyba. Laukams, kuriems reikalingas didelis tikslumas, pavyzdžiui, aviacijos ir kosmoso komponentai, reikia ypač aukšto apdirbimo tikslumo ir paviršiaus kokybės. Didelių formų ir įrangos komponentų gamyba: Sudėtingų formų ir didelio tikslumo reikalavimų tenkinimas dideliems komponentams, tokiems kaip pelėsių gamyba ir elektros energijos gamybos įranga.
