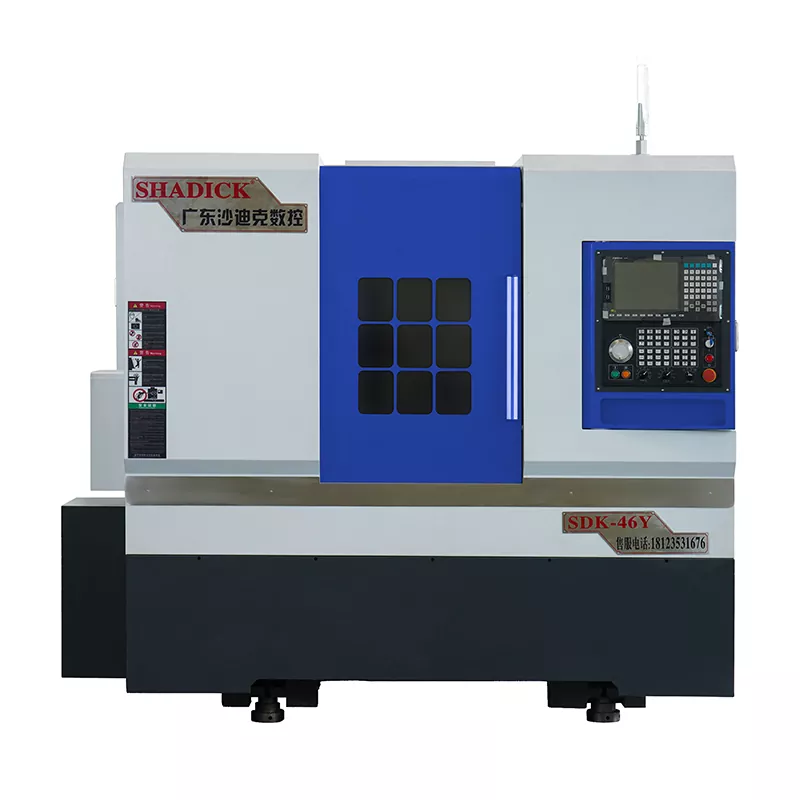

46-Tailstock posūkio kompozicinis CNC aparatas

„46-Tailstock“ „Turn-Mill Composite CNC Machine“ yra dažniausiai naudojama gamybos pramonės įranga, derinant posūkio, frezavimo, gręžimo, bakstelėjimo ir dar daugiau funkcijas, leidžiančias atlikti kelias užduotis su viena sąranka. Mūsų posūkio centras yra ypač tinkamas apdorojant sudėtingas dalis, tokias kaip liekni komponentai ir sudėtingi išlenkti paviršiai, kuriuos dažnai sunku pasiekti naudojant didelį efektyvumą ir tikslumą, naudojant tradicinius apdirbimo metodus.

Siųsti užklausą

Prekės aprašymas

46-Tailstock posūkio kompozicinis CNC aparatas gali tuo pačiu metu pasiekti kelių procesų posūkio junginių funkcijas, tokias kaip pasukimas, frezavimas, gręžimas, bakstelėjimas, pūtimas ir plyšimas.

Verplio C ašis yra aprūpintas aukštos skiriamosios gebos magnetinio žiedo kodavimo priemone, įgalinančiu nuolatinį indeksavimą (indeksavimo tikslumu iki 0,01 laipsnio). Jis yra surinktas kartu su staklėmis, kad būtų užtikrintas padėties nustatymo tikslumas ir didelis C ašies patikimumas.

Jis priima visiškai uždarą apsauginį dizainą, kuris veiksmingai apsaugo svarbius komponentus, tokius kaip varžtai, vadovai ir guoliai. Tai estetiškai malonu, stabili ir patvarus.

Tam naudojama Taivano sinteco operacinė sistema, leidžianti greitai padėti nustatyti greitį, efektyviai pagerinant indeksavimo efektyvumą ir tikslumą.

Produkto parametras （Specifikacija）

Apdorojimo pajėgumas	46y
Sukasti lovos kūną	Φ450
Didžiausias skersmens apdorojimas	Φ350
Verpstė
Verpstės nosis	A2-5
Juostos diafragma	Φ46
Verpstės greitis	0-6000
Mechaninis tikslumas
Pakartokite padėties nustatymo tikslumą	± 0,005
Verpstės šaudymas	≤0,005/100 mm
Verpstės kūgis	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z ašies greitas greitis	24 m/min
Kelionė uodega
Uodegos rankovės specifikacija	MO 5#
Kelionė uodega	370 mm
Uodegos sėdynės judėjimo metodas	slankiklis
Viršutinis Chucko atstumas	450 mm
Uodegos sėdynės slėgio diapazonas	5-20 kilogramų
Viršutinis maršrutas	120 mm
Uodegos sėdynės struktūra	Tikslioji rankovės tipas
Ašinis insultas
X ašies insultas	250 mm
Z ašies insultas	510 mm
Y ašies insultas	± 35 mm
Variklio galia
Verpstė (servo) ir variklis	7,5 kW
X ašis (servo) ir variklis	3.1kW
Z ašis (servo) ir variklis	3.1kW
Y ašis (servo) ir variklis	2,4 kW
Maitinimo galvutės variklis	5,5kW
15- Station Power bokštelis (BMT40)	Karalius CNC iš Taivano, Kinija
Galios galva 0 - laipsnis	2
Galios galvutė 90 - laipsnis	2
Kita
Svoris	3600 kg
Mechaniniai matmenys	285017802040

Produktų šventė ir taikymas

„Turn-Mill“ kompleksas su „uodegos“ yra universali apdirbimo įranga, sujungianti posūkio ir frezavimo funkcijas, ir jame yra uodegos įtaisas, palaikantis įvairių ruošinių apdorojimą. Šis 46-Tailstock posūkio kompozicinis CNC aparato aukštas tikslumas, didelis efektyvumas ir galimybė apdoroti komplekso formos ruošinius daro jį plačiai naudojamą keliose pramonės šakose.

Išsami gamybos informacija

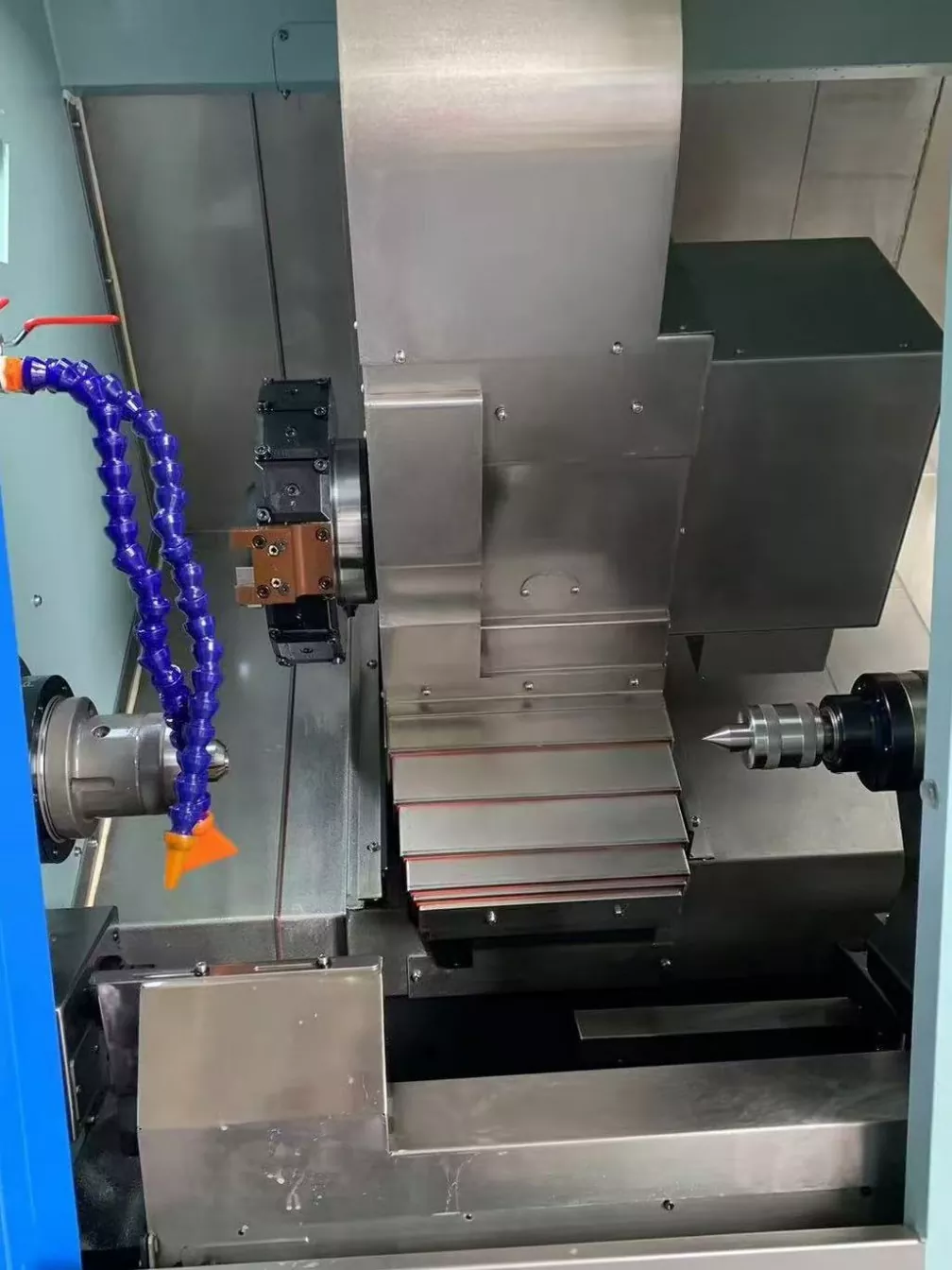

46-Tailstock posūkio gaminio kompozicinis CNC mašinos vidinė staklės struktūra.

15 stočių galios bokštelis gali įkelti daugiau įrankių. Makuojant sudėtingas dalis, nereikia dažnai keisti įrankių, o tai sumažina prastovą, kurią sukelia įrankis keičiant ir pagerina apdirbimo efektyvumą.
