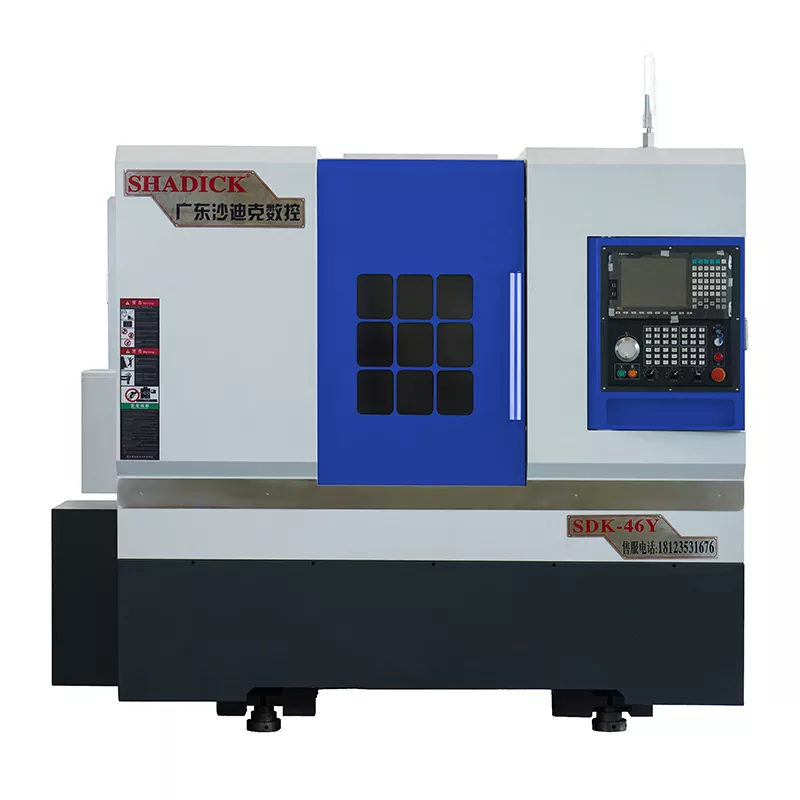

46 Sukimo ir frezavimo junginiai CNC staklės

„Shadick“ ne tik teikia aukščiausios klasės 46 besisukančias ir frezuojančius junginius CNC stakles, bet ir puikiai tinka pritaikytose paslaugose. Mūsų techninė komanda kruopščiai suprojektuos proceso srautą, sukonfigūruos įrankius ir planuoja automatizavimo sprendimus, pagrįstus konkrečiais kiekvieno kliento poreikiais, tikrai pateikdamas „vieno langelio“ sprendimą visiems klientams. „Shadick“ pasirinkimas reiškia gamybos partnerio pasirinkimą, kuris gali pasiekti efektyvias ir nerimaujančias operacijas.

Siųsti užklausą

Prekės aprašymas

Mūsų 46 besisukančių ir frezavimo junginiai CNC staklės naudoja tikrąjį Y ašies galios bokšto valdymą, kad atliktų sudėtingą dalių apdirbimą.

Kiekvienoje ašyje yra importuoti didelio tikslumo linijiniai kreiptuvai, ritininiai varžtai ir tikslūs guoliai.

Jis gali atlikti didelio masto tikslumą plieninių dalių ir nerūdijančio plieno apdirbimą, taip pat gręžimą ir veleno galų bakstelėjimą.

Tiesioginio sujungto galios bokšto Y ašis priima 4 laidų geležinkelio/dvigubo kietojo geležinkelio valdymą, kuris labai pagerina tikslumą ir didelį tvirtumą.

Produkto parametras （Specifikacija）

Apdorojimo pajėgumas	46y
Sukasti lovos kūną	Φ450
Didžiausias skersmens apdorojimas	Φ350
Verpstė
Verpstės nosis	A2-5
Juostos diafragma	Φ46
Verpstės greitis	0-6000
Mechaninis tikslumas
Pakartokite padėties nustatymo tikslumą	± 0,003
Verpstės šaudymas	≤0,005/100 mm
Verpstės kūgis	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z ašies greitas greitis	24 m/min
Ašinis insultas
X ašies spindulys	250 mm
Z ašies insultas	400 mm
Y ašies insultas	± 35 mm
Variklio galia
Verpstė (servo) ir variklis	7,5 kW
X ašis (servo) ir variklis	3.1kW
Z ašis (servo) ir variklis	3.1kW
Y ašis (servo) ir variklis	2,4 kW
Maitinimo galvutės variklis	5,5kW

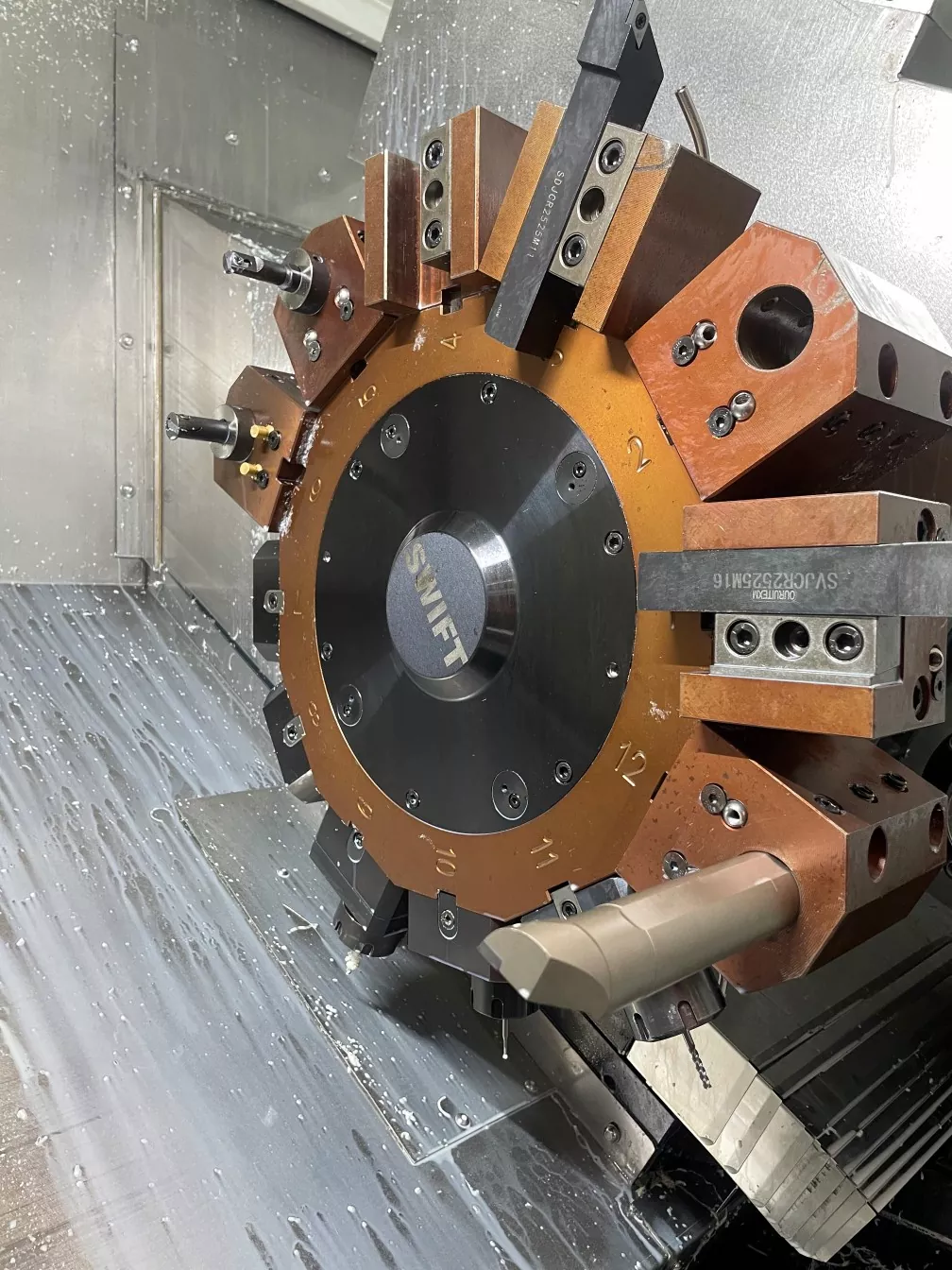

12 - stoties galios bokštelis (BMT40)	Karalius CNC iš Taivano, Kinija
Galios galva 0 - laipsnis	2
Galios galvutė 90 - laipsnis	2
Kita
Svoris	3600 kg
Mechaniniai matmenys	273017101920

Produktų šventė ir taikymas

„Shadick 46“ sukimo ir frezavimo junginiai CNC staklės sujungia tekinimo staklės ir apdirbimo centro funkcijas. Jis yra specialiai sukurtas taip, kad būtų galima tvarkyti produktus, kuriems taikomi dideli tikslumo, koncentriškumo ir koaksialumo reikalavimai. Paprastai jis naudojamas apdorojant atsargines dalis tokiose laukuose kaip automobilių, kosmoso ir pelėsių gamybos pramonė. Naudodamas vieną užsegimą, jis gali užbaigti sudėtingų dalių apdorojimą, sutrumpinti gamybos laiką ir sumažinti išlaidas.

Išsami gamybos informacija

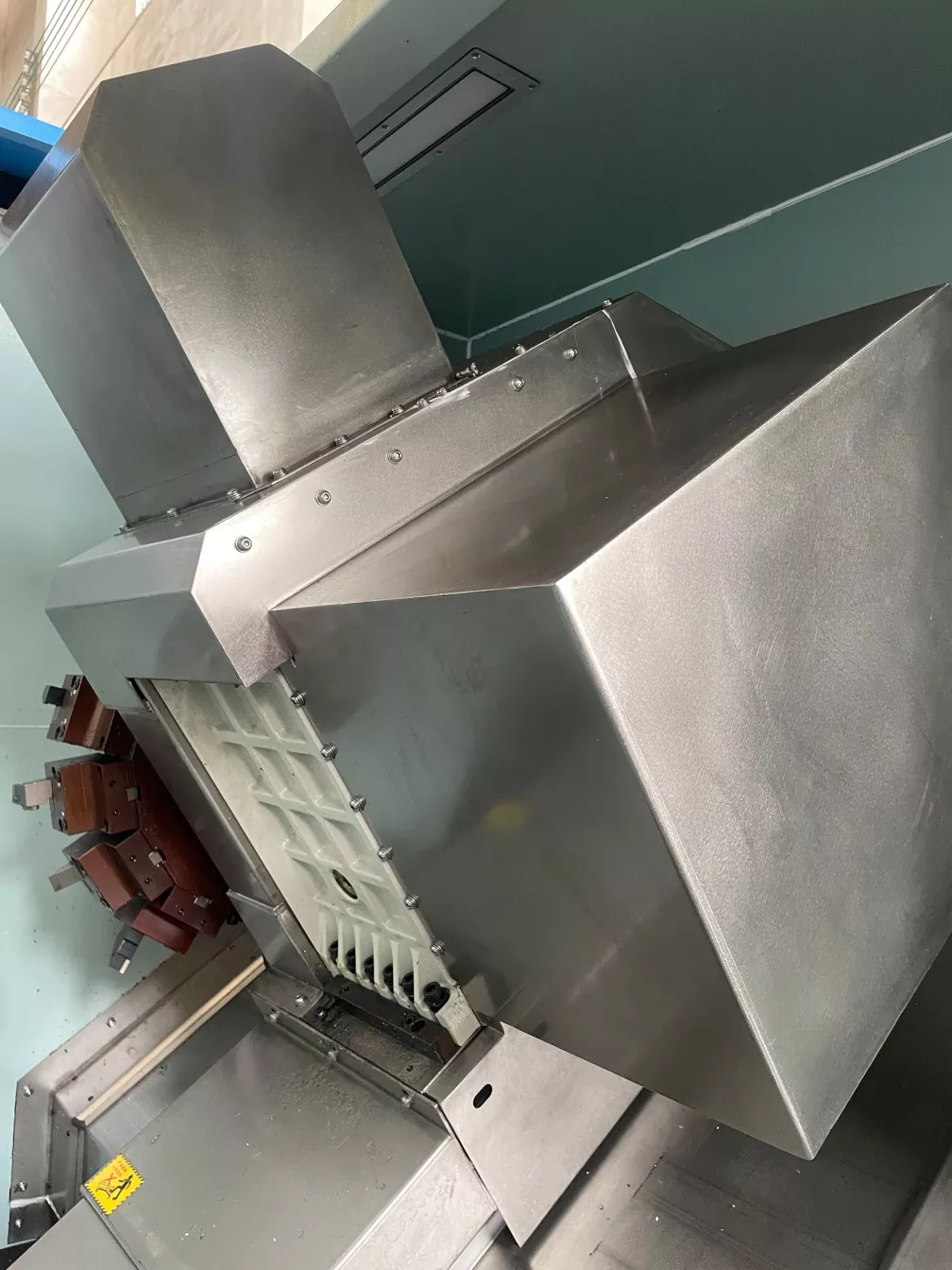

46 Sukimo ir frezavimo junginio CNC staklių vidinės struktūros ekranas

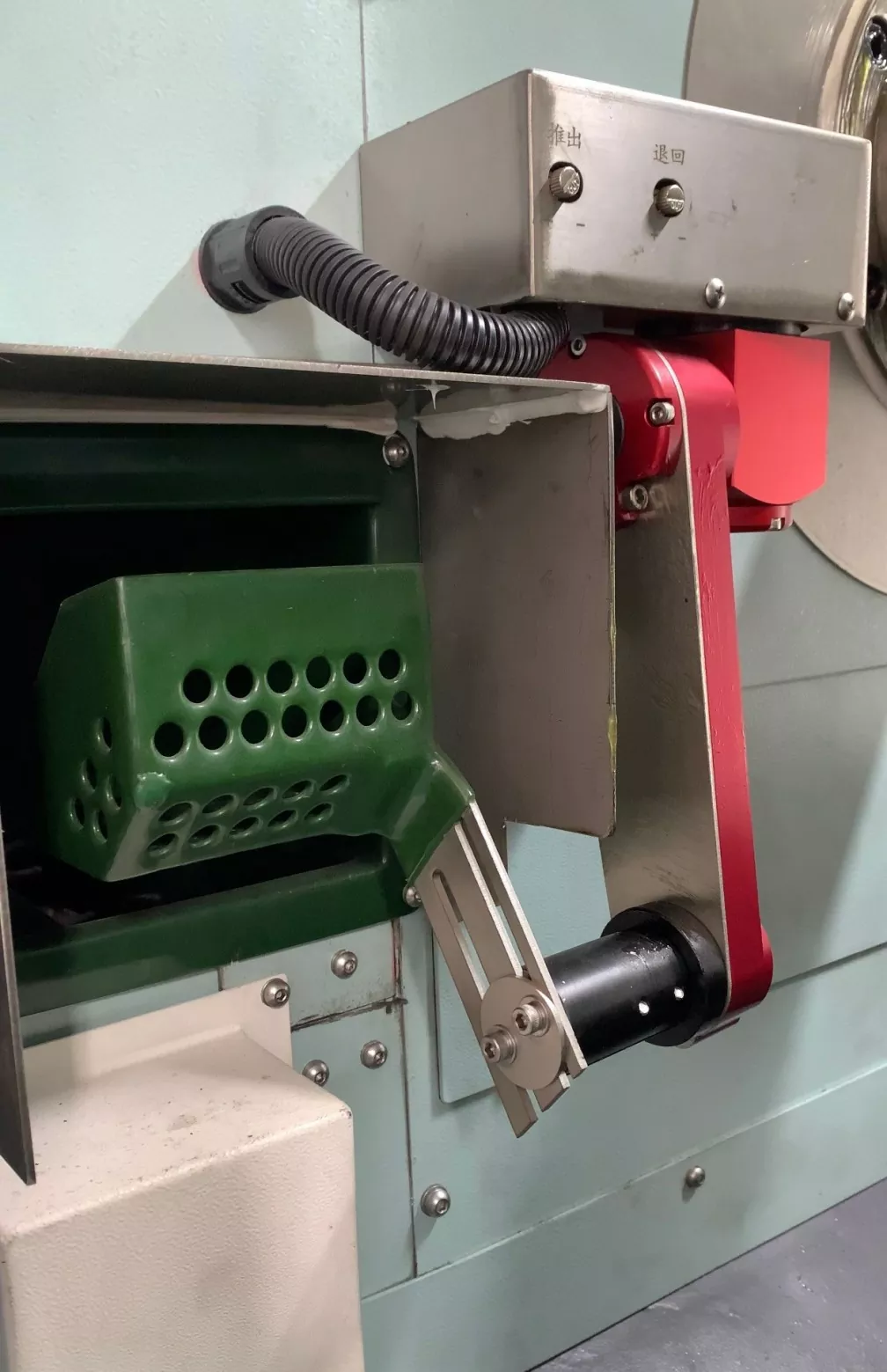

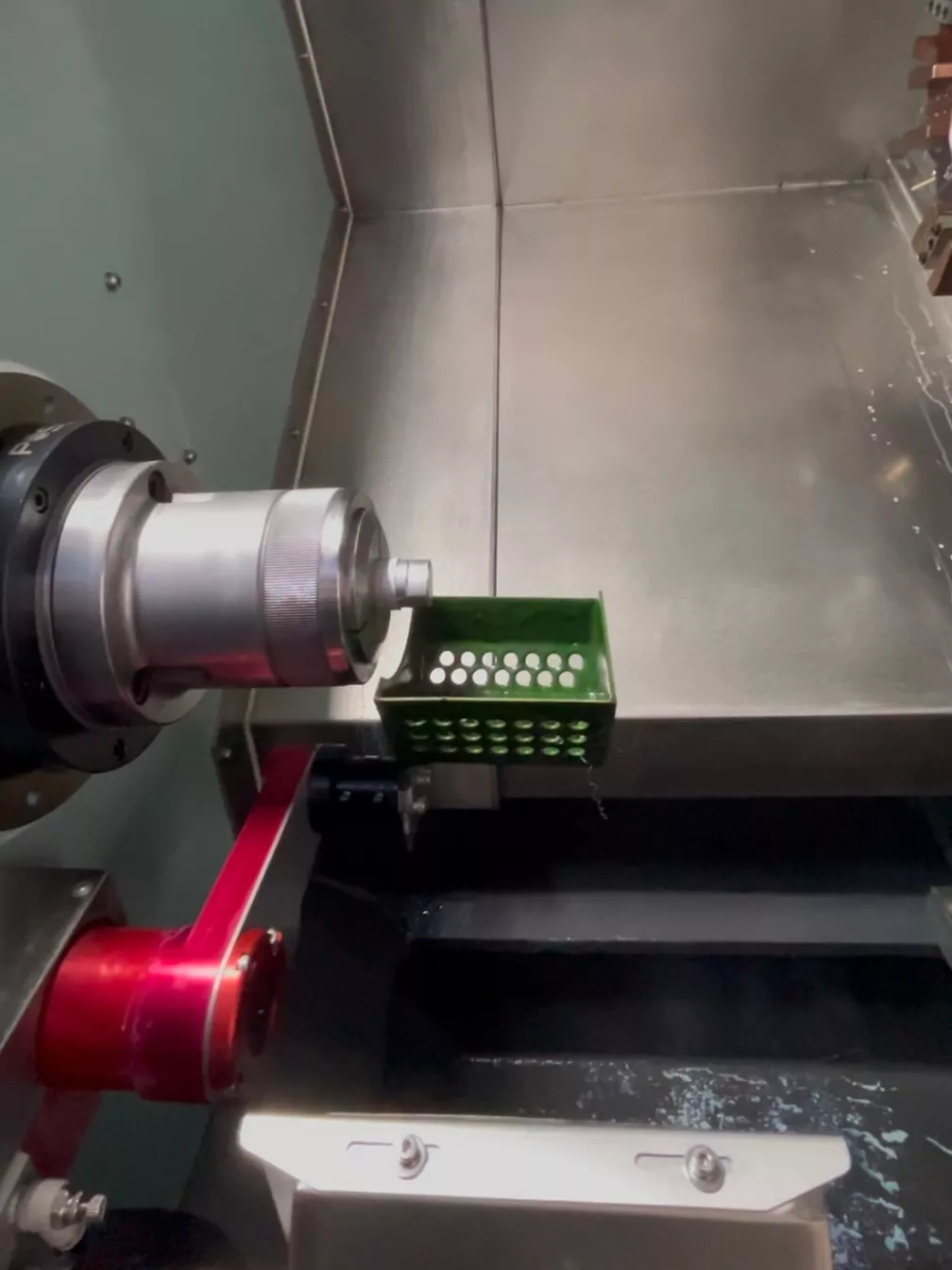

Mūsų įranga leidžia pasirenkamai įdiegti ruošinių surinkėją ir automatinį tiektuvą pagal klientų poreikius, kurie gali sutaupyti laiko ir darbo bei sumažinti išlaidas.
