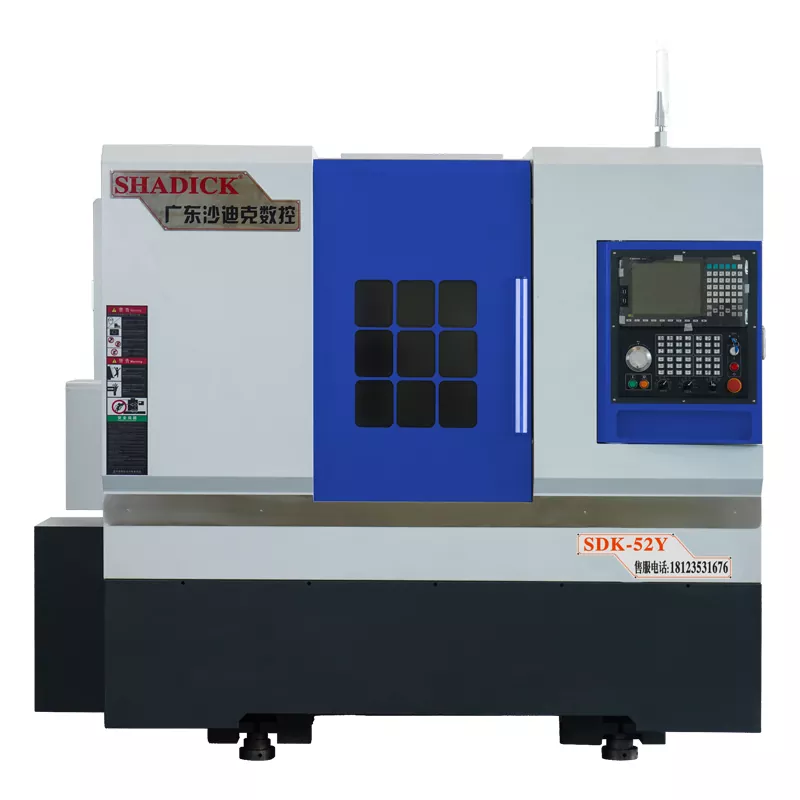

52-Tailstock posūkio gaminio kompozicinis CNC aparatas

„Shadick 52-Tailstock“ „Turn-Mill Composite CNC“ aparatas gali būti lanksčiai sukonfigūruotas naudojant įprastą ar programuojamą hidraulinę uodegą pagal klientų poreikius. Įprastą hidraulinį uodegą lengva valdyti, tačiau jo lankstumas ir tikslumas yra ribotas; Kita vertus, programuojama hidraulinė uodega priklauso nuo pažangios programavimo valdymo, kad pasiektų aukštą tikslumą ir lanksčią apdirbimą, tenkinantį sudėtingus reikalavimus.

Siųsti užklausą

Prekės aprašymas

„Shadick 52-Tailstock“ posūkio kompozicinio CNC aparato „Shadick 52-Tailstock“ galios bokštelio ašis kontroliuoja 4 linijinius kreipiklius arba dvigubai sukietėjusius kreipiklius, o tai žymiai pagerina tikslumą ir didelį tvirtumą.

Jame yra programuojamas hidraulinis uodegos. Vos vienu mygtuko paspaudimu galite išplėsti arba atsiimti uodegą, kad būtų lengva prispausti ruošinius. Jis turi dviejų greičių valdymą (greitą ir lėtą).

Jo funkcija yra keturių ašies jungčių apdirbimas, skirtas pasukti, frezuoti, gręžti, bakstelėti ir kt., Ir gali atlikti gręžimą ir bakstelėjimą ant dalių veleno galuose.

Maitinimo bokštelis gali būti naudojamas didelio rangumo dalims mašinoms. Tikroji Y ašies galios galvutė gali būti sujungta su „Turn-Mill“ junginio funkcija, kad mašininės būtų kompleksinės dalys.

Jis gali atlikti didelio mastelio tikslumo apdirbimą ant plieno ir nerūdijančio plieno dalių, taip pat gręžti ir bakstelėti ant veleno galų. Mašina su uodegos stalviršiu gali apdoroti ilgą veleno dalį.

Šone yra elektrinių įrankių funkcijų modulis, kuris gali atlikti tokias funkcijas kaip gręžimo, bakstelėjimas ir frezavimas, leidžiantis tiksliai gręžti ir frezuoti įvairias velenų dalis.

Maitinimo galvutės variklio galia yra 5,5 kW ir yra aprūpinta savarankiška aušinimo sistema. Didžiausias jo sukimosi greitis gali pasiekti 8000 apsisukimų per minutę. Jis gali atlikti 24 valandų apdirbimą, neperkaistus ar suaktyvindamas aliarmą.

Produkto parametras (specifikacija)

Apdorojimo pajėgumas	52y
Sukasti lovos kūną	Φ500
Didžiausias skersmens apdorojimas	Φ350
Verpstė
Verpstės nosis	A2-6
Juostos diafragma	Φ52
Verpstės greitis	0-6000
Mechaninis tikslumas
Pakartokite padėties nustatymo tikslumą	± 0,005
Verpstės šaudymas	≤0,005/100 mm
Verpstės kūgis	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z ašies greitas greitis	24 m/min
Kelionė uodega
Uodegos rankovės specifikacija	MO 5#
Kelionė uodega	420 mm
Uodegos sėdynės judėjimo metodas	slankiklis
Viršutinis Chucko atstumas	450 mm
Uodegos sėdynės slėgio diapazonas	5-20 kilogramų
Viršutinis maršrutas	120 mm
Uodegos sėdynės struktūra	Tikslioji rankovės tipas
Ašinis insultas
X ašies insultas	260 mm
Z ašies insultas	520 mm
Y ašies insultas	± 45 mm/± 50 mm
Variklio galia
Verpstė (servo) ir variklis	11kW
X ašis (servo) ir variklis	3.1kW
Z ašis (servo) ir variklis	3.1kW
Y ašis (servo) ir variklis	2,4 kW
Maitinimo galvutės variklis	5,5kW
12- Station Power bokštelis (BMT45)	Karalius CNC iš Taivano, Kinija
Galios galva 0 - laipsnis	2
Galios galvutė 90 - laipsnis	2
Kita
Svoris	3700 kg
Mechaniniai matmenys	285017802040

Produkto funkcija ir taikymas

„Turn-Mill“ kompiuterių įrankis iš prigimties pasižymi dideliu efektyvumu ir daugiafunkcionalumu. Jis gali atlikti įvairias apdirbimo užduotis viename užsegime, todėl yra labai tinkamas gamybos pramonei, kuriai reikalinga efektyvi gamyba. Tai taikoma ilgo ašies apdirbimui tokiose pramonės šakose kaip automobilių dalys, transmisijos pramonė ir vėjo energijos gamyba.

Išsami gamybos informacija

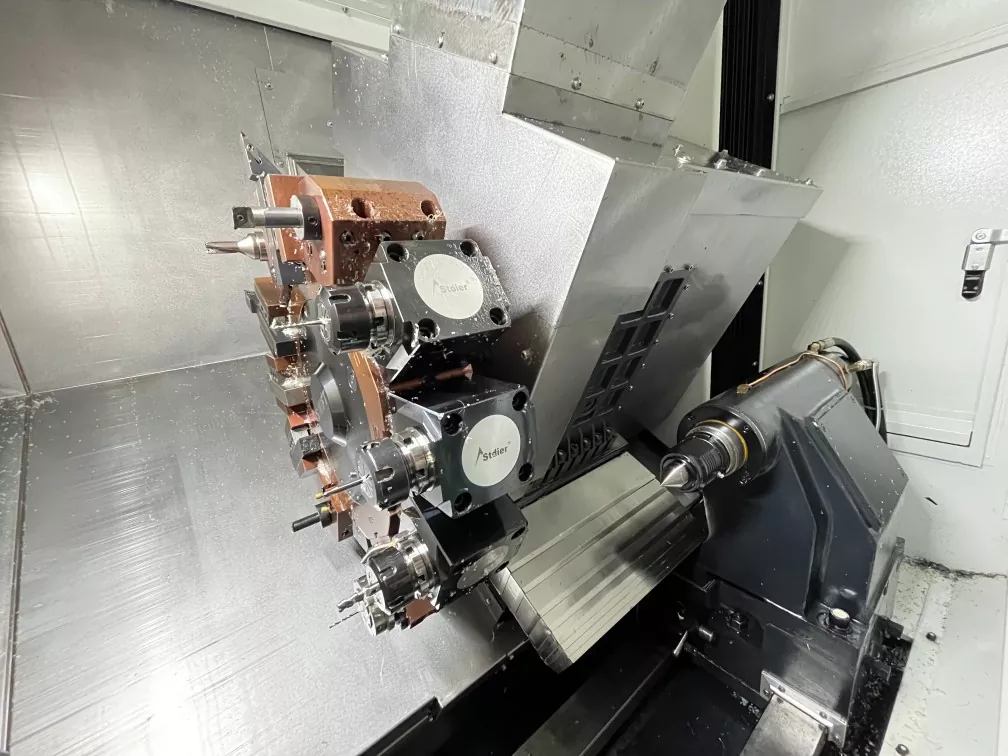

52-Tailstock Turn-Mill Composite CNC Machine vidinė staklės struktūra ， BMT55 servo valdomas bokštelis pagerina indeksavimo patikimumą ir užtikrina didelį tvirtumą frezavimo metu.
