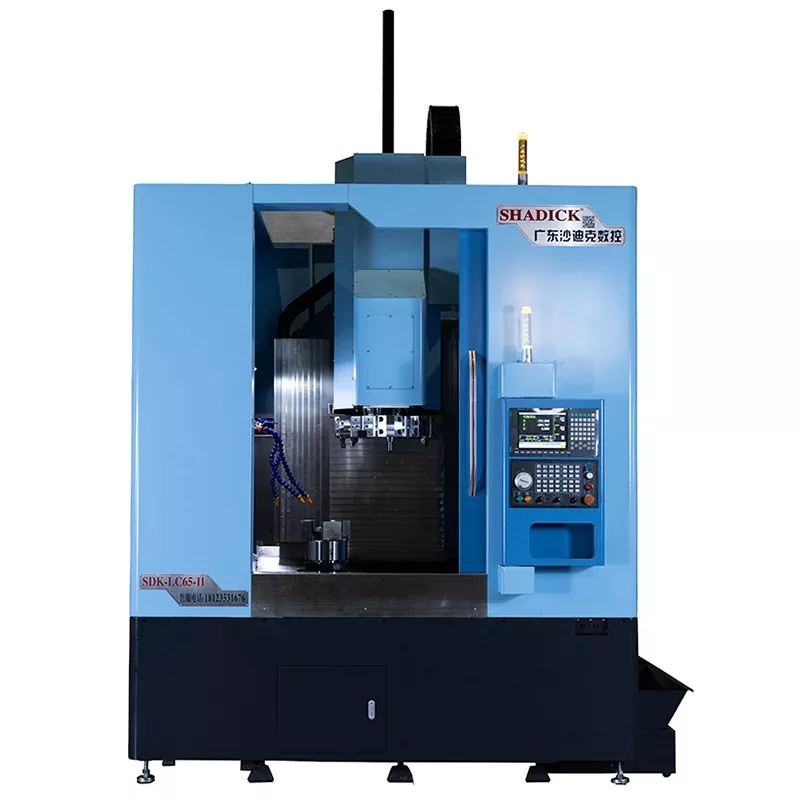

60 vertikalūs CNC staklės

Vertikalus 60 vertikalių CNC staklių išdėstymas suteikia daug pranašumų: jos kompaktišką struktūrą, mažą pėdsaką ir tinkamumą darbo aplinkai, turintiems ribotą erdvę. Mušimo proceso metu ruošinys natūraliai išdėstomas gravitacijai, o tai suteikia ypač stabilią apdirbimo aplinką, skirtą pjaustyti operacijas, ir užtikrina didelio tikslumo apdirbimo pasiekimą.

Siųsti užklausą

Prekės aprašymas

60 Vertikalios CNC staklės paprastai aprūpintos įvairiais priedais ir įrankiais, kurie gali atlikti įvairias apdirbimo užduotis, tokias kaip posūkis, frezavimas, gręžimas, bakstelėjimas ir kt. Jie turi stiprų pritaikomumą ir didelį lankstumą, tenkina įvairius apdirbimo poreikius. Konstrukcinis vertikalių staklių dizainas palengvina integraciją į automatizuotą įrangą, tokią kaip pakrovimo ir iškrovimo įtaisų bei robotų, formuodamas automatines gamybos linijas, kurios pasiekia efektyvias ir nuolatines apdorojimo operacijas, sumažina darbo sąnaudas ir pagerina gamybos efektyvumą.

Produkto parametras （Specifikacija）

Apdorojimo pajėgumas	LC60	LC80
Sukasti lovos kūną	Φ700	Φ850
Didžiausias skersmens apdorojimas	Φ600	Φ800
Verpstė
Verpstės nosis	A2-8	A2-11
Juostos diafragma	Φ86	Φ60
Verpstės greitis	0-2000
Mechaninis tikslumas
Pakartokite padėties nustatymo tikslumą	± 0,008
Verpstės šaudymas	≤0,008/100 mm
Verpstės kūgis	≤0,008/100 mm
X, Z Crosshair	≤0,008/100 mm
X/z ašies greitas greitis	24 m/min
Ašinis insultas
X ašies insultas	500 mm
Z ašies insultas	750 mm
Variklio galia
Verpstė (servo) ir variklis	15kw
X ašis (servo) ir variklis	2,9 kW
Z ašis (servo) ir variklis	2,9 kW
praplauti
praplauti	8 darbo vietos su 380 įrankių dėklais
Kita
Svoris	9000 kg	11000 kg
Mechaniniai matmenys	245023302650

Produktų šventė ir taikymas

Automobilių pramonėje naudojami 60 vertikalių CNC staklių, skirtų variklio komponentams, transmisijos korpusams ir kitoms sudėtingoms kūno struktūrinėms dalims apdoroti. Šioms dalims paprastai reikia aukšto tikslumo ir geros paviršiaus kokybės, o vertikalios staklės gali atitikti šiuos griežtus gamybos reikalavimus. Vertikalios staklės, ypač vertikalios tekinimo staklės, paprastai naudojamos apdorojant dideles diskų dalis, tokias kaip smagračiai, flanšai, stabdžių būgnai ir kt. Šios dalys turi didesnius radialinius matmenis, o vertikaliojo staklės išdėstymas leidžia lengvai patenkinti tokių ruošinių apdirbimo poreikius.
