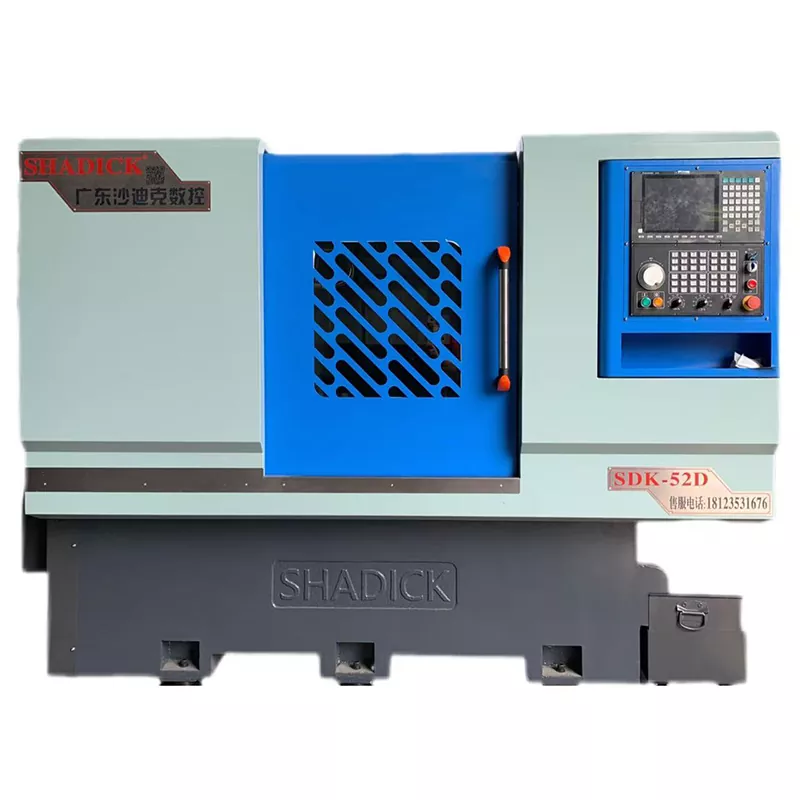

52-Tailstock bokštelio CNC staklės

Prieš naudodamiesi 52-Tailstock bokšteliu CNC staklėmis, įsitikinkite, kad galios, pneumatinės, hidraulinės ir kitos mašinos sistemos yra normalios būklės. Patikrinkite, ar pjovimo įrankiai, armatūra ir ruošiniai yra saugiai įdiegti, ir ar tokios priedai kaip uodegos yra nepažeisti ir nepažeisti. Rašykite arba importuokite atitinkamas CNC programas pagal apdorojimo reikalavimus. Programoje būtina iš anksto nustatyti uodegos viršaus pradžios ir sustabdymo pozicijas, taip pat atitinkamas judesio instrukcijas ir parametrus.

Siųsti užklausą

Prekės aprašymas

Mūsų 52-Tailstock bokštelio CNC staklės, turinčios bokštelį, kurio centro aukštis yra 100, pjaustytuvo disko skersmuo 420 ir 12 stočių, turi stabilų tvirtumą ir aukštą tikslumą. Jame yra programuojamas hidraulinis uodegos. Vos vienu mygtuko paspaudimu galite išplėsti arba atsiimti uodegą, todėl lengva prispausti ruošinius. Jis turi du valdymo greičius, greitas ir lėtas. 35 laipsnių lovos dizainas žymiai sumažina X ašies variklio apkrovą. Įrengus ritininius varžtus, padidėja tvirtumas ir stabilumas. Jis gali atlikti didelio masto tikslumą plieninių dalių ir nerūdijančio plieno dalių apdirbimo, taip pat gręžimo ir bakstelėjimo operacijas veleno galuose. Mašina su „uodegos“ gali mašinomis ilgomis veleno dalimis.

Produkto parametras （Specifikacija）

Apdorojimo pajėgumas	52d
Sukasti lovos kūną	Φ500
Didžiausias skersmens apdorojimas	Φ400
Verpstė
Verpstės nosis	A2-6
Juostos diafragma	Φ52
Verpstės greitis	0-6000
Mechaninis tikslumas
Pakartokite padėties nustatymo tikslumą	± 0,005
Verpstės šaudymas	≤0,005/100 mm
Verpstės kūgis	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z ašies greitas greitis	24 m/min
Ašinis insultas
X ašies insultas	250 mm
Z ašies insultas	510 mm
Variklio galia
Verpstė (servo) ir variklis	11kW
X ašis (servo) ir variklis	1,8kW/2,4 kW
Z ašis (servo) ir variklis	1,8kW/2,4 kW
Uodegos
Centrinis tipas	„Morse Nr.5“ („Rotary Center“)
Rankovių skersmuo	Φ95mm
Cilindro darbinis slėgis	5-20 kg
Centrinio insultas	120 mm
Uodegos taktas	420 mm
Kita
Svoris	3500 kg
Mechaniniai matmenys	271016351685

Produktų šventė ir taikymas

Scenarijuose, kuriems reikia didelio masto gamybos, bokštų kranai su uodegos viršūnėmis taip pat veikia gerai. 52-Tailstock bokštelio CNC staklės „Efektyvios apdorojimo galimybės ir stabilios apdorojimo kokybė suteikia galimybę žymiai pagerinti gamybos efektyvumą, tuo pačiu užtikrinant produkto kokybę. Pavyzdžiui, tokiose srityse, kaip automobilių gamyba ir elektroninės gaminių gamyba, bokštų kranai su uodegos viršūnėmis yra plačiai naudojamos masinėms komponentų gamybai.
